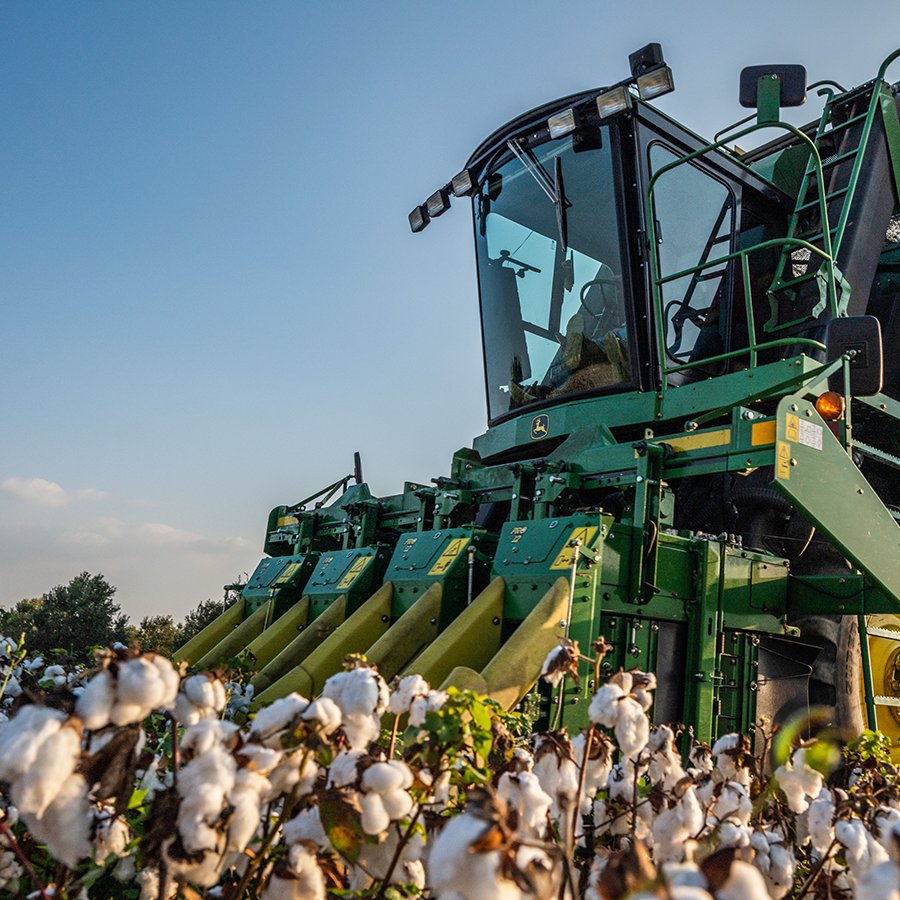

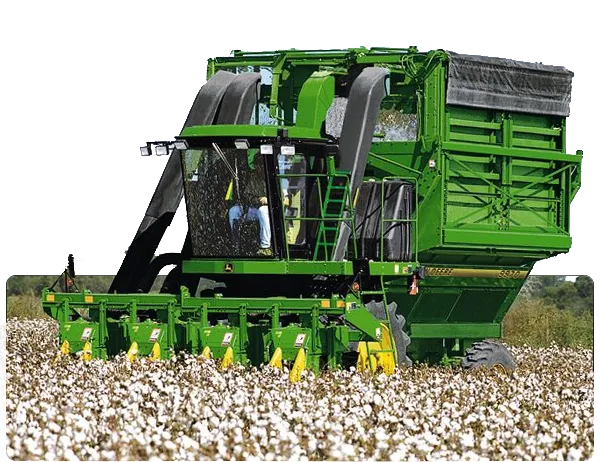

9970 John Deere
Pamuk Toplama
Makinası
Pamuk Toplama Makinası
9970
ÖZELLİKLER
  • John Deere 6,8 L Powertech 250 hp motor
  • Pro-12 toplama üniteleri
  • Pro-XL iğ tasarımı
  • Geniş Sound-Gard ses geçirmez konfor kabini
  • Hafif tasarımı ile düşük yakıt tüketimi

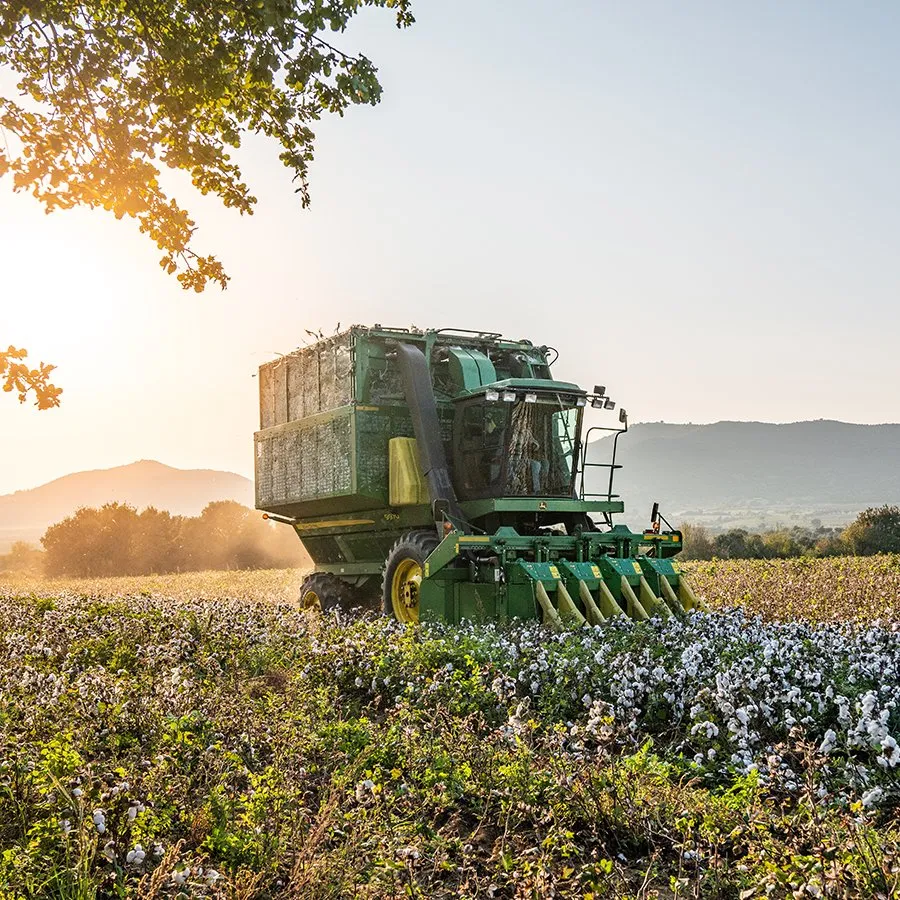

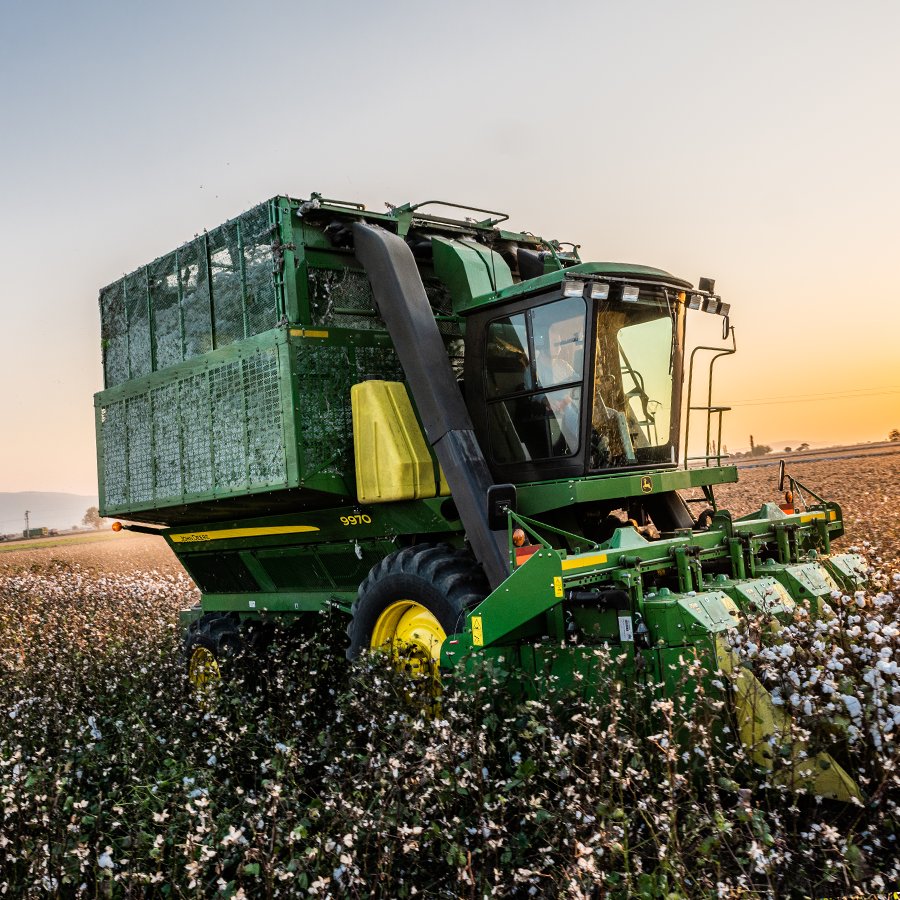

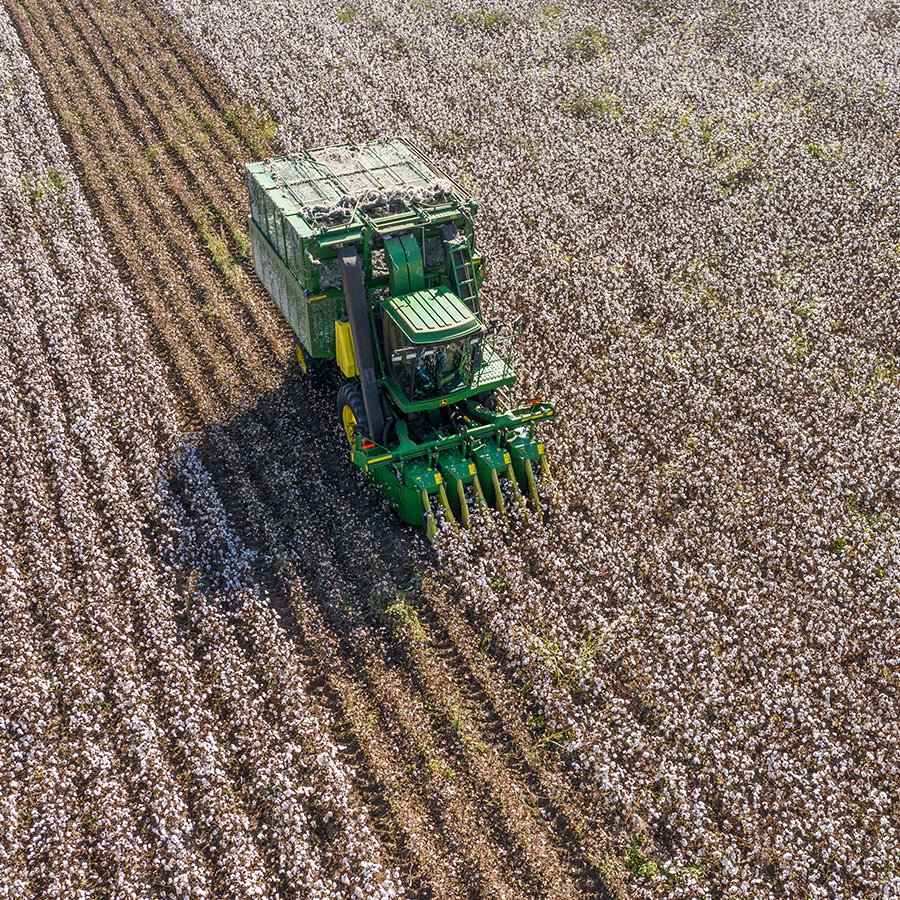

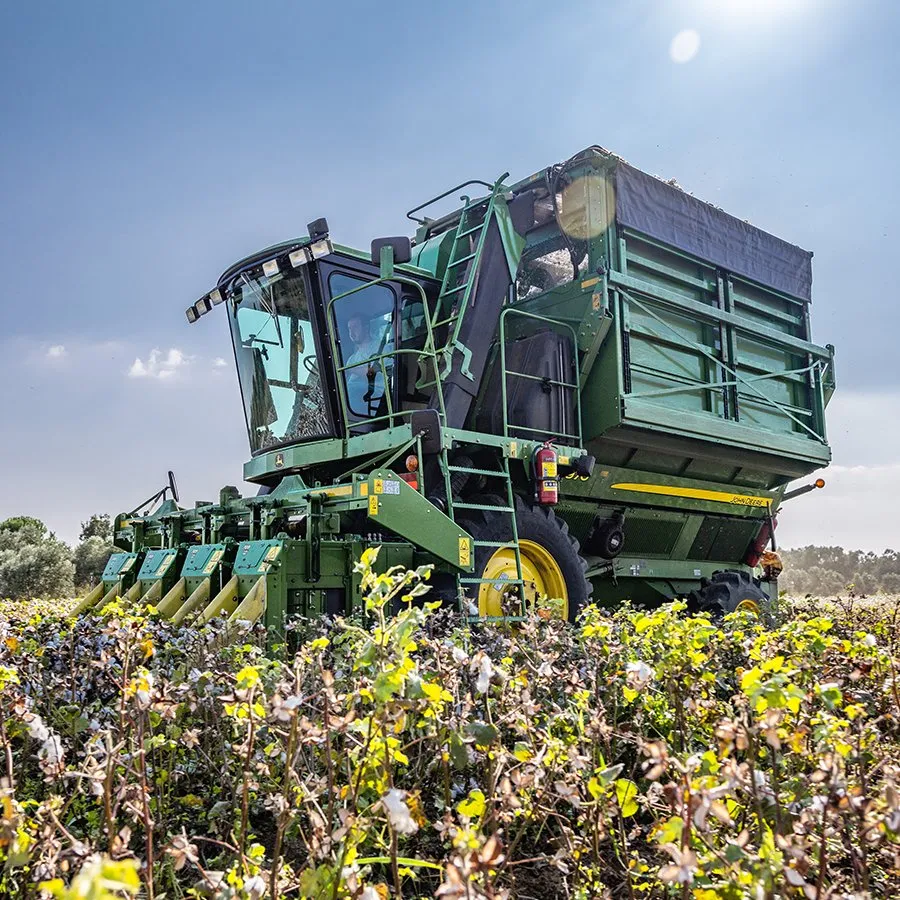

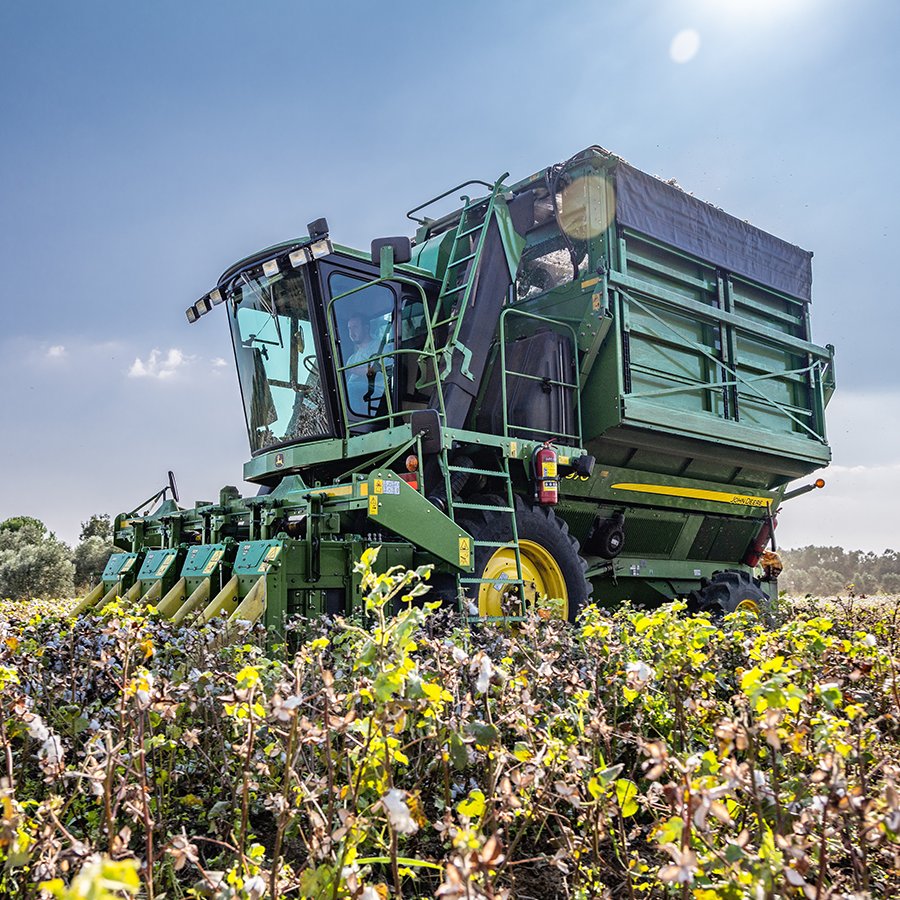

9970 Pro Serisi Pamuk Toplama Makinası

4-5 Sıralı ve 70’ten 102 cm’ye kadar sıra aralığına ayarlanabilen tek pamuk toplama makinasıdır. Kanıtlanmış performans ve üretkenliği ile makineli hasatta en ekomonik çözüm John Deere 9970 Pro Serisi'nde.



  • John Deere 6,8 L Powertech 250 hp motor
  • Pro-12 toplama üniteleri
  • Pro-XL iğ tasarımı
  • Geniş Sound-Gard ses geçirmez konfor kabini
  • Hafif tasarımı ile düşük yakıt tüketimi



Hepsi ve daha fazlası John Deere 9970 Pamuk Toplama Makinasında.

Daha fazla verim ile,
Daha az maliyet!
Oynatma Listemiz ile daha fazla videoya ulaşın!


Hava sistemi

Hava kanalı

Hava kanalı



Tek yüksek kapasiteli fandan gelen hava akışı, pamuğu toplama ünitelerinden sepete doğru hareket ettirir. Fan muhafazası, rotorlarda pamuk tiftiği birikimini önler.



Kanallar hafif, dayanıklı kompozit malzemeden yapılmıştır. Malzeme:

  • Pamuk akışı için düzgün ve pas içermeyen bir yol sağlar
  • Toplam makine ağırlığını azaltır

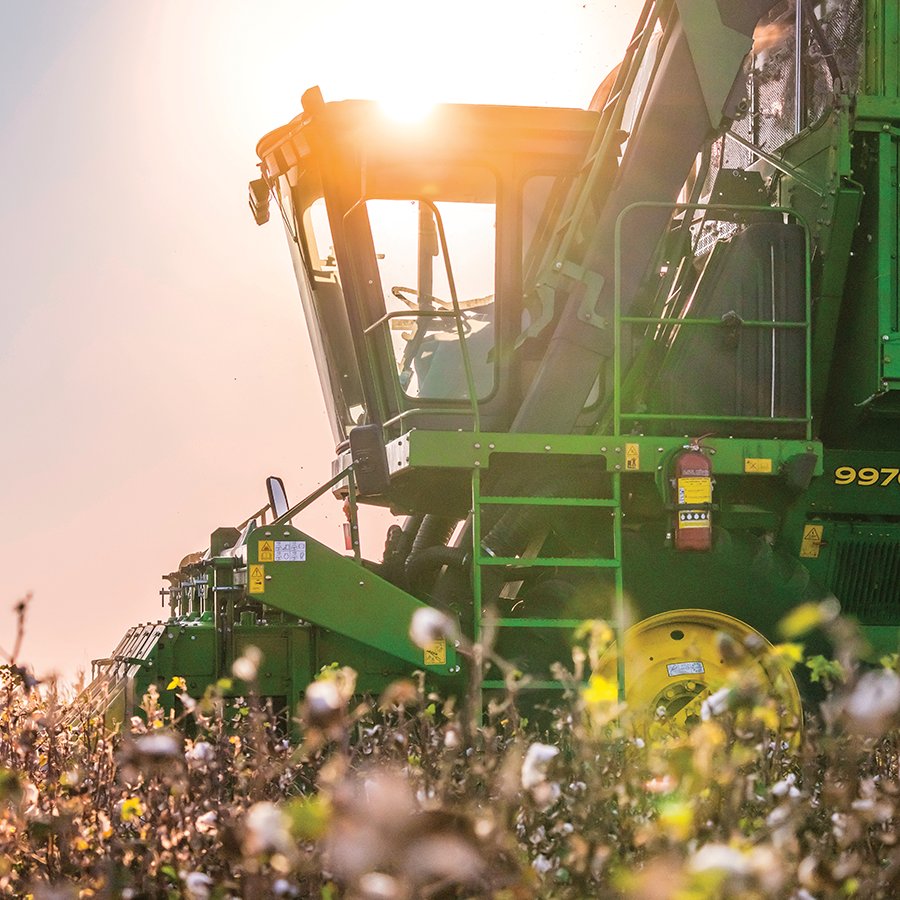

Geniş John Deere Sound-Gard™ stili kabin

9970 kabini

9970 kabini



Geniş John Deere Sound-Gard stili kabin aşağıdaki özelliklerle sessiz, temiz ve konforlu bir ortam sunar:

  • Isıtıcı ve klima içeren basınçlı operatör istasyonu

  • Operatör için mükemmel görüş kabiliyeti sunan geniş ön cam sileceği ve yan camlar

  • Direksiyon işlemini hızlı ve kolay hale getiren tahrikli direksiyon

  • Operatöre göre ayarlanabilen yatırmalı ve teleskopik direksiyon

  • Operatör yorgunluğunu azaltmaya yardımcı olan ve güvenli bir operatör istasyonu sunan, standart koltuk kayışı ve lüks süspansiyonlar içeren PERSONAL-POSTURE™ koltuk

  • Operatör, koltuğunu 5 saniyeden uzun süre terk ettiğinde birimin dönmesini ve makine tahrik gücünü otomatik olarak durduran operatör yerinde algılama sistemi

  • Çakmak ve küllük

  • Bardaklık





Toplama üniteleri

Pro-12™ ünitesi

Pro-12™ ünitesi





Kam rayı

Kam rayı





Dışa salınımlı nemlendirme kolonu

Dışa salınımlı nemlendirme kolonu





Pro-12 ve Pro-12 VRS sıra-üniteler şunları içerir:

  • Dar sıra-ünite profili için aynı hizada yerleştirilen iki tambur, yüksekte 18 iğ, 12 çubuklu arka ve ön tambur tasarımı
  • Yalnızca sağ taraf parçaları
  • Çubuklar, maksimum dayanıklılık ve güvenilirlik için beş yataklı tasarım ile yüksek düzeyde dayanıklı alüminyumdan yapılmıştır
  • Çubuk muylu tasarımı uzun ömür ve kolay servis olanağı sağlar
  • Düzgün çalıştırma ve uzun kullanım ömrü için düşük yük tasarımına sahip kam rayı
  • Kam makaralarına kolay erişim sağlayan kam rayı tasarımı
  • Operatörü olası sorunlar hakkında uyarmak için monitörlü bağımsız kayar kavrama koruması
  • Dofer bölgesi monitörleri
  • Saman kaldırıcı kapaklarında solmaya karşı dirençli renkler kullanılır
  • Dışa salınımlı nemlendirme kolonu, servis için kolay erişim sunar





Pro-12 toplama ünitesi

Pro-12 toplama ünitesi





Pro-Series™ üniteleri, sıra aralığı ayarı veya servis için ünitelerin yan yana hareket edebilmelerine olanak sağlayan benzersiz kaldırma şasisi sistemine monte edilmiştir. Şasi, çeşitli sıra yapılandırmalarına uyum sağlayacak şekilde uzatılabilir ve pamuk kanalları, sıra aralığı değişikliklerini kolaylaştırmak için sıra-ünitelerle birlikte hareket eder.



PRO-12 TOPLAMA ÜNİTELERİ

Pro-12 toplama ünitesi

Pro-12 toplama ünitesi





Pro-12 toplama üniteleri, şu 4 veya 5 sıralı yapılandırmaları hasat etmek için kullanılır:

  • Dört 76,2 / 81,3 / 91,4 cm (30, 32, 36 inç) sıralı
  • Beş 76,2 cm (30 inç) sıralı



PRO-12 VRS TOPLAMA ÜNİTELERİ

Pro-12 VRS toplama üniteleri

Pro-12 VRS toplama üniteleri





Daha fazla çok yönlülük için Pro-12 VRS toplama üniteleri seçilebilir. Bu üniteler, her bir ünitenin sıralardan birini keserek ve duran sıraya döndürerek iki 381 mm (15 inç) sırayı harmanlamasını sağlayan kesici ve besleyici tertibat kullanır. Pro-12 VRS toplama üniteleri, 5 sıralı 15/30 inç yapılandırmasında kullanılabilir.

  • 5/10 15 ve 30 inç (38,1 ve 76,2 cm) sıralı



NOT: Geleneksel sıra aralığı hasat etmek için ünitenin kesim sırası tarafındaki kurulum için kapak sağlanır.





Yerleşik tahrikli yağlama sistemi

Ünite bağlantı anahtarı

Ünite bağlantı anahtarı





Yerleşik yağlama sistemi, şunlar sayesinde makine verimliliğini büyük oranda artırır:

  • Makine nerede olursa olsun ünite yağlamaya olanak sağlama
  • Üniteler hala sıcakken günlük çalışma sırasında yağlamaya olanak sağlama
  • Yağlama bakımı süresini birkaç dakika indirme
  • Tek bir düğmeye basılarak zemin seviyesinde toplama ünitelerinin tamamen yağlanmasına olanak sağlama
  • Bağlantı düğmesi kolay erişim için 3 numaralı toplama ünitesine yerleştirilmiştir



Gres haznesi

Gres haznesi





Kabinin arkasında bulunan 253 L'lik (67 ABD gal.) geniş yağlama haznesi, birçok çalışma gününe yetecek kadar yağ tutar. Aktarma pompası, haznenin kolayca ve rahatlıkla doldurulmasını sağlar.



Aktarma pompası hidrolik çıkışları

Aktarma pompası hidrolik çıkışları





Aktarma pompasını tahrikleyen hidrolik çıkışları standart ekipmandır.



Hidrolik olarak ayarlanan teleskopik sepet

Alçaltılmış konumda gösterilen sepet

Alçaltılmış konumda gösterilen sepet





Kaldırılmış konumda gösterilen sepet

Kaldırılmış konumda gösterilen sepet





Teleskopik sepet, yalnızca birkaç dakikada nakliye konumundan ara* veya "tam yükseklik" çalışma konumuna hidrolik olarak kaldırılabilir ve indirilebilir. Tırabzanlar sepetin üstüne güvenli bir şekilde erişme imkanı sunar.

*Toplayıcıyı ara konumda çalıştırmak için ara kilitleme ataşmanı gerekir.



SEPET KONUMU
KAPASİTE
YÜKSEKLİK
Nakliye --- 376 cm (148 inç)
Ara*

30 m3 1062 ft3

452 cm (178 inç)

Tam yükseklik 33 m3 1170 ft3

483 cm (190 inç)

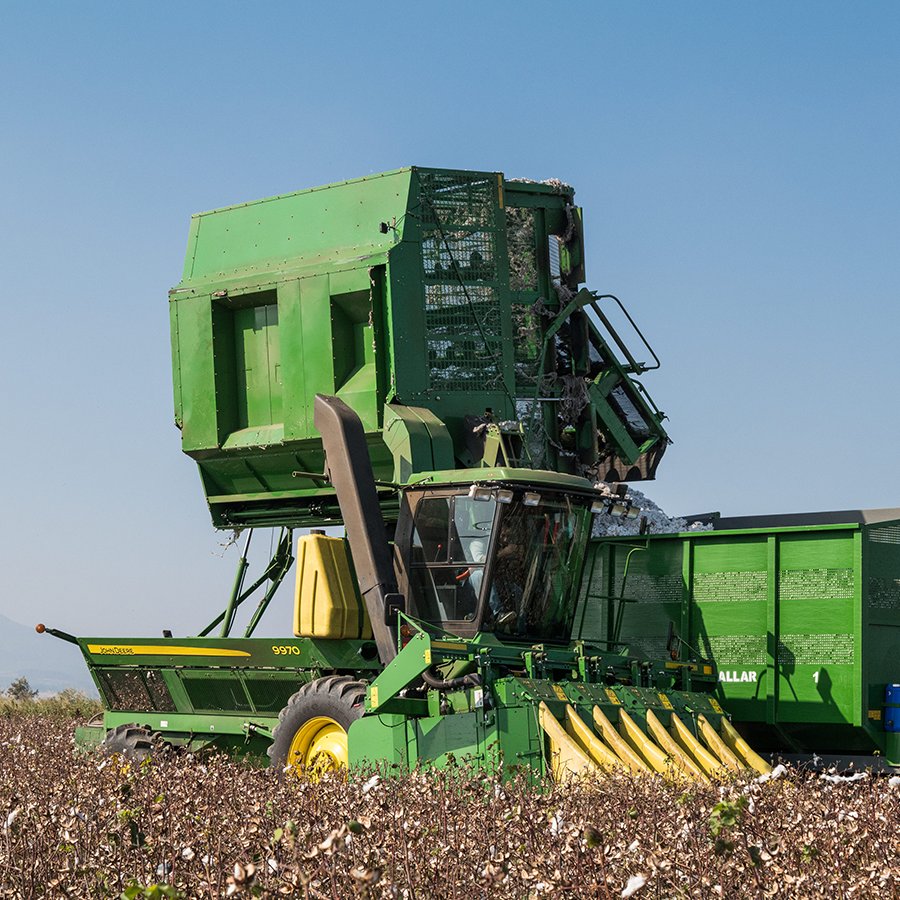

Sepeti boşaltma

Sepeti boşaltma





Sepet tasarımı dökülmeleri azaltır ve daha iyi boşaltma kontrolü sunar. Küçültülen kapak boyutu, römork veya modül oluşturucu kapatıldığında sepette pamuk varken kapatma olanağını artırır. Sepet, toplayıcıyı boşaltma işlemi için daha iyi konumlandırmak üzere römorkun veya modül oluşturucunun üzerine doğru iyice uzanır. Ayrıca, sol sıkıştırma helezonu düzgün beslemeye göre boşaltım yaparken bir ölçüm çubuğu görevi görür.



Sepet sıkıştırma sistemi, pamuğun yüksek yoğunluklu olarak sıkıştırılması için üç adet sıkıştırma helezonu içerir.
